Программное обеспечение Exponent и Exponent Lite

Программное обеспечение Exponent и Exponent Lite
zoom Увеличить изображение
Компания Stable Micro Systems понимает необходимость в постоянном совершенствовании программы Exponent Software, поэтому в нее непрерывно добавляются новые методики исследования, форматы представления и возможности. Это особенно важно для научных исследований. Однако многим пользователям требуются простые исследования и анализ данных, например, при контроле качества на крупномасштабном производстве. Поэтому имеются две версии - Exponent и Exponent Lite. Обе версии имеют одинаковые основные функции. Однако версия Exponent обладает дополнительными функциями сбора и анализа данных и повышенной безопасностью.

НАСТРОЙКА И УПРАВЛЕНИЕ АНАЛИЗАТОРОМ ТЕКСТУРЫ

Существует три варианта запуска анализа:
A: Автоматическая загрузка проекта B: Выбор из библиотеки методов C: Программирование последовательности действий
Проект сочетает все компоненты, необходимые для начала полного анализа, и методики, а также основу, к которой можно привязать все файлы, необходимые для исследования конкретного продукта. В каталоге образцов может содержаться более 180 проектов, из которых можно выбрать начальную точку. Библиотека содержит серию классических методов исследования текстуры, из которых можно выбрать простые или продвинутые версии. Окно настроек анализа (TA Settings) позволяет задавать такие параметры, как скорость и расстояние. Для упрощения можно спрятать усовершенствованные функции, если они не используются. Все параметры настроек анализа текстуры имеют подписи, объясняющие их функции. Полностью cамостоятельное программирование движений кронштейна прибора. Пользователь может ввести свою последовательность действий для задания движений кронштейна, регистрации данных и контроля результатов измерений периферическим оборудованием, например, температурными датчиками.
run-1run-2 methods-1methods-2  program-1

Управление зондом

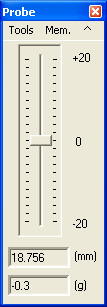

Кронштейн прибора можно двигать вверх и вниз с любой скоростью простым перемещением ползунка в окне Move Probe. Также можно перемещать зонд на определенное расстояние или увеличивать силу с указанной скоростью. Можно запрограммировать пять положений зонда/сил и непосредственно вызвать их для быстрой установки зонда перед или после исследования. На дисплее также отображается информация о действующей силе и положении зонда.
probe-1

АНАЛИЗ ДАННЫХ

После сбора и отображения данных в виде графика их необходимо проанализировать для интерпретации результатов и сделать заключения. Программа Exponent имеет множество инструментов для анализа: от самых основных, предназначенных для регистрации измерений силы, до более сложных методов сглаживания кривой или обнаружения точек перегиба.
Значки анализа данных
Значки для вычисления таких параметров, как: площадь, градиент, разница времени, среднее, пики силы, максимумы/минимумы силы и др., – расположены в панели инструментов и легкодоступны. Панель инструментов можно настроить, оставив только нужные значки. icons-1
Анализ данных

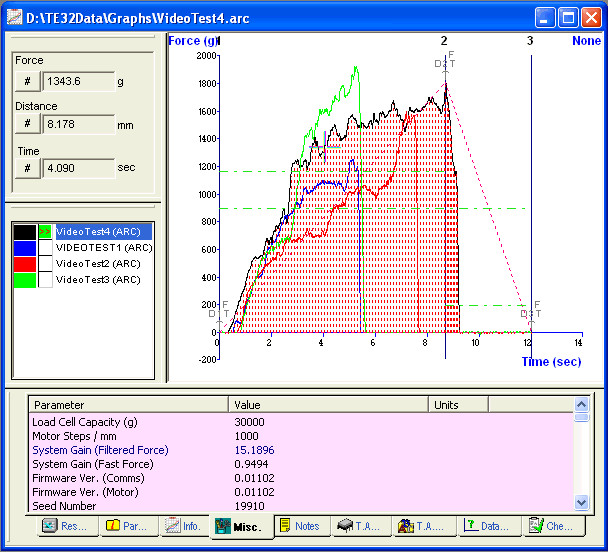

Результаты ручного и автоматического анализа отображаются отдельно. analyze-1
Окно макроса

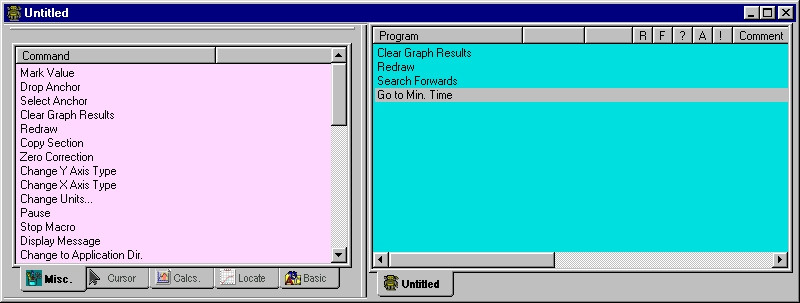

Упрощает повторный анализ и вывод результатов. При этом выполняется определенный набор действий для автоматического сбора данных из графика. Исследования можно автоматизировать с помощью простых или сложных макросов, лучше всего соответствующих производственной среде. Окно групп команд со вкладками отображает упрощенные перечни, которые можно просто переместить в программу мышью; таким образом, вам не нужно запоминать сложный синтаксис. macros-1
Образцы макросов
Программа включает обширную библиотеку макросов для быстрого анализа при использовании рекомендованных методов. macros-2

ОБРАБОТКА РЕЗУЛЬТАТОВ

Окно результатов

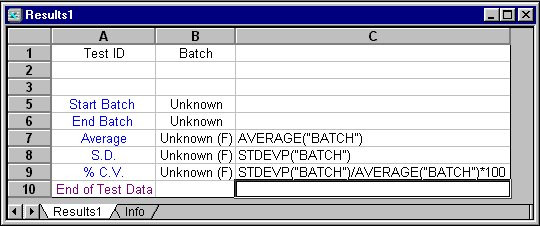

В этом окне отображаются результаты в форме электронных таблиц. К таблицам можно добавлять строки и столбцы, а также использовать ваши собственные или сохраненные формулы, например, для стандартного отклонения, среднего и др. Таблицы имеют несколько рабочих листов для отделения параметров продукта от результатов и данных пользователя. result-1
Экспорт данных

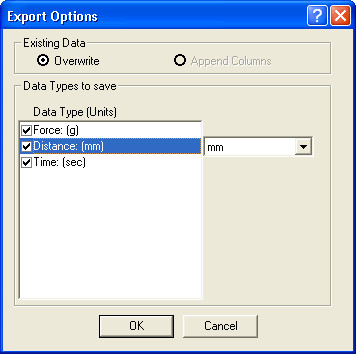

Таблицы, текст или изображения можно экспортировать в другие приложения Windows для дальнейшей обработки/представления. export-1

Программное обеспечение Exponent теперь может похвастаться окном «Batch Testing» (серийное испытание), позволяющее проводить несколько исследований. Благодаря возможности добавления собственных строк можно настроить конфигурацию предупредительных сообщений и инструкций для пользователя.
